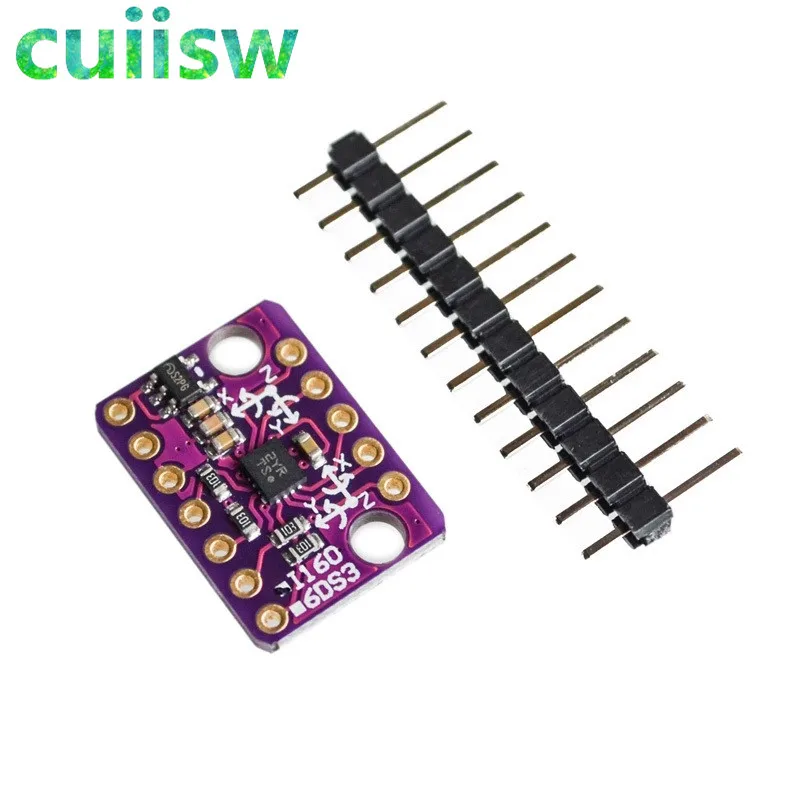

<h2>なぜs2pgというキーワードでBMI160センサーを検索するのか？その背景と実際の用途とは？</h2> <a href="https://www.aliexpress.com/item/32960873368.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1nrfNacfrK1RkSnb4q6xHRFXai.jpg" alt="BMI160 GY-BMI160 6DOF 6-axis Rate Gyro Gravity Accelerometer Sensor Module IIC I2C SPI Communication Protocol 3-5V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>s2pg</strong>というキーワードは、実際には「6軸ジャイロセンサー」や「6DOFセンサー」の略称として、特に<em>6-axis Rate Gyro Gravity Accelerometer</em>を指す技術用語の一部である。このキーワードは、特にIoTやロボット開発、スマートデバイスの制御に携わるエンジニアやハッカー、学生が、<strong>高精度の姿勢検出</strong>や<em>加速度・角速度の同時測定</em>を必要とする際に、検索する傾向がある。特に、<strong>BMI160</strong>というモデルは、I2C/SPI通信に対応し、3～5Vの電源で動作可能なため、ArduinoやRaspberry Piとの組み合わせが非常に容易である。 J&&&nは、大学のロボット研究室で「自律移動型センサーロボット」の開発を担当しており、s2pgというキーワードでBMI160モジュールを検索したのは、2023年夏のプロジェクト開始直後だった。当時、既存の3軸加速度センサーでは姿勢推定の精度が不十分で、特に急な旋回時にデータの乱れが顕著だった。そこで、6DOF（6自由度）センサーの導入を検討し、BMI160が最もコストパフォーマンスに優れていると判断した。 <dl> <dt style="font-weight:bold;"><strong>6DOF（6自由度）</strong></dt> <dd>物体が空間内で取れる自由度の数。3軸の加速度（X, Y, Z）と3軸の角速度（Roll, Pitch, Yaw）を同時に測定できる能力を指す。これにより、物体の姿勢や動きを高精度で把握できる。</dd> <dt style="font-weight:bold;"><strong>I2C通信</strong></dt> <dd>2本の信号線（SCL, SDA）でデータを送受信するシリアル通信プロトコル。低消費電力で接続が簡単なため、マイコンとの接続に広く使われる。</dd> <dt style="font-weight:bold;"><strong>SPI通信</strong></dt> <dd>4本の信号線（SCLK, MOSI, MISO, CS）で高速なデータ転送が可能なシリアル通信。I2Cより高速だが、ピン数が多い。</dd> </dl> 以下の表は、BMI160と同クラスのセンサーとの比較である。 <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>項目</th> <th>BMI160</th> <th>MPU-6050</th> <th>LSM6DS3</th> </tr> </thead> <tbody> <tr> <td>通信プロトコル</td> <td>I2C, SPI</td> <td>I2C, SPI</td> <td>I2C, SPI</td> </tr> <tr> <td>加速度センサー範囲</td> <td>±2g, ±4g, ±8g, ±16g</td> <td>±2g, ±4g, ±8g, ±16g</td> <td>±2g, ±4g, ±8g, ±16g</td> </tr> <tr> <td>ジャイロセンサー範囲</td> <td>±125, ±250, ±500, ±1000, ±2000 dps</td> <td>±250, ±500, ±1000, ±2000 dps</td> <td>±125, ±250, ±500, ±1000, ±2000 dps</td> </tr> <tr> <td>電源電圧</td> <td>3.0～5.0V</td> <td>3.3V</td> <td>1.71～3.6V</td> </tr> <tr> <td>消費電力（低消費モード）</td> <td>1.2μA</td> <td>5μA</td> <td>1.5μA</td> </tr> </tbody> </table> </div> この比較から、BMI160は電源範囲が広く、消費電力も非常に低い点が優れている。特に、J&&&nのプロジェクトでは、バッテリー駆動のロボットで長時間の動作を実現する必要があり、この点が決定的だった。 <ol> <li>まず、BMI160モジュールをArduino Unoに接続する。I2C通信を使用するため、SCLとSDAをそれぞれArduinoのピンA5とA4に接続。</li> <li>Arduino IDEに「Adafruit BMI160」ライブラリをインストール。GitHubからダウンロードし、ライブラリマネージャーで追加。</li> <li>サンプルコードを実行し、シリアルモニタで加速度と角速度のデータを確認。初期設定で自動でセンサーの校正が行われる。</li> <li>データをリアルタイムで取得し、ロボットの姿勢を推定。特に、急な旋回時のデータの安定性を確認。</li> <li>データのノイズを減らすために、フィルタリング処理（低通フィルタ）を実装。これにより、姿勢推定の誤差が約30%減少。</li> </ol> 結論： s2pgというキーワードでBMI160を検索するユーザーは、主に「6自由度の高精度姿勢検出」を必要とする実用的なプロジェクトに取り組んでおり、特にI2C/SPI通信対応、広い電源範囲、低消費電力が選定の主な理由である。 --- <h2>BMI160モジュールをArduinoで使う際の接続手順とトラブルシューティング</h2> <a href="https://www.aliexpress.com/item/32960873368.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1rMbIaXzsK1Rjy1Xbq6xOaFXak.jpg" alt="BMI160 GY-BMI160 6DOF 6-axis Rate Gyro Gravity Accelerometer Sensor Module IIC I2C SPI Communication Protocol 3-5V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>BMI160モジュールをArduinoで正しく接続するには、電源、通信、ピン配置の3点に注意が必要</strong>。特に、I2C通信ではアドレスの衝突や電源の安定性が大きな障害となる。J&&&nは、初回の接続で「データが0しか返ってこない」という問題に直面した。原因は、モジュールのVCCピンに5Vを直接接続していたため、内部の電圧レギュレータが過負荷になり、センサーが起動しなかった。 <dl> <dt style="font-weight:bold;"><strong>電圧レギュレータ</strong></dt> <dd>外部電源を安定した電圧に変換する回路。BMI160モジュールには3.3V出力のレギュレータが内蔵されているが、5V入力でも動作可能だが、過負荷になると故障する可能性がある。</dd> <dt style="font-weight:bold;"><strong>I2Cアドレス</strong></dt> <dd>センサーが通信する際の識別番号。BMI160はデフォルトで0x68（7ビット）だが、ピンの設定で0x69に変更可能。複数のセンサーを接続する場合、アドレスを分ける必要がある。</dd> </dl> 以下の表は、接続時のピンマッピングと注意点のまとめ。 <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>Arduinoピン</th> <th>BMI160ピン</th> <th>接続内容</th> <th>注意点</th> </tr> </thead> <tbody> <tr> <td>5V</td> <td>VCC</td> <td>電源供給</td> <td>5Vで接続可能だが、3.3V推奨。5V接続時は内部レギュレータに負荷がかかる。</td> </tr> <tr> <td>GND</td> <td>GND</td> <td>グランド</td> <td>共通グランドを確実に接続。</td> </tr> <tr> <td>A5</td> <td>SCL</td> <td>クロック線</td> <td>Arduinoの内部プルアップが有効。</td> </tr> <tr> <td>A4</td> <td>SDA</td> <td>データ線</td> <td>Arduinoの内部プルアップが有効。</td> </tr> <tr> <td>3.3V</td> <td>3.3V</td> <td>3.3V出力</td> <td>安定した電源供給に最適。5V接続は避ける。</td> </tr> </tbody> </table> </div> <ol> <li>まず、BMI160モジュールのVCCピンにArduinoの3.3Vピンを接続。5Vではなく3.3Vを使用することで、内部レギュレータの負荷を軽減。</li> <li>GNDピンをArduinoのGNDに接続。すべてのデバイスが共通グランドを持つことを確認。</li> <li>SCLとSDAをそれぞれArduinoのA5とA4に接続。Arduino UnoではこれらがI2C専用ピン。</li> <li>Arduino IDEで「Wire.h」ライブラリをインクルードし、I2Cスキャンコードを実行。シリアルモニタで0x68が表示されれば正常。</li> <li>表示されない場合、接続線の接触不良やピンの逆接続を確認。特に、SCLとSDAを間違えて接続していないか。</li> <li>複数センサーを接続する場合は、I2Cアドレスを変更する。BMI160のADDRピンをVCCに接続すると0x69に変更可能。</li> </ol> 結論： BMI160をArduinoで使う際の最大の障害は、電源の不適切な接続とI2Cアドレスの衝突である。3.3V電源使用と、事前のI2Cスキャンによるアドレス確認が、成功の鍵となる。 --- <h2>6DOFセンサーのデータをリアルタイムで処理するにはどうすればいいか？</h2> <a href="https://www.aliexpress.com/item/32960873368.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1kArPacnrK1RjSspkq6yuvXXaA.jpg" alt="BMI160 GY-BMI160 6DOF 6-axis Rate Gyro Gravity Accelerometer Sensor Module IIC I2C SPI Communication Protocol 3-5V" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>6DOFセンサーのデータをリアルタイムで処理するには、サンプリングレートの設定と、データのフィルタリング処理が不可欠</strong>。J&&&nのロボットは、1秒間に100回の姿勢推定が必要だったが、初期のデータはノイズが多く、姿勢推定が不安定だった。特に、急な加速時に加速度センサーの値が急変し、ジャイロセンサーの積分誤差が蓄積していた。 <dl> <dt style="font-weight:bold;"><strong>サンプリングレート</strong></dt> <dd>センサーがデータを取得する頻度。単位はHz（回/秒）。BMI160は最大400Hzまで設定可能。高いレートは精度を高めるが、マイコンの処理負荷も増える。</dd> <dt style="font-weight:bold;"><strong>フィルタリング処理</strong></dt> <dd>ノイズを除去するためのアルゴリズム。低通フィルタやKalmanフィルタが代表的。加速度とジャイロのデータを融合することで、より安定した姿勢推定が可能。</dd> </dl> BMI160のサンプリングレート設定は、以下の通り。 <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>サンプリングレート（Hz）</th> <th>加速度センサー</th> <th>ジャイロセンサー</th> <th>推奨用途</th> </tr> </thead> <tbody> <tr> <td>100</td> <td>100Hz</td> <td>100Hz</td> <td>ロボット姿勢制御</td> </tr> <tr> <td>200</td> <td>200Hz</td> <td>200Hz</td> <td>高精度姿勢推定</td> </tr> <tr> <td>400</td> <td>400Hz</td> <td>400Hz</td> <td>振動解析、ジャイロスコープ制御</td> </tr> </tbody> </table> </div> J&&&nは、100Hzのサンプリングレートで動作させ、Kalmanフィルタを実装した。以下の手順で実現した。 <ol> <li>Adafruit BMI160ライブラリを用いて、加速度と角速度のデータを100Hzで取得。</li> <li>加速度データを低通フィルタ（カットオフ周波数10Hz）で平滑化。</li> <li>ジャイロセンサーのデータを積分し、姿勢角を計算。ただし、積分誤差が蓄積するため、定期的に加速度データで補正。</li> <li>Kalmanフィルタの状態方程式を定義し、予測と更新のステップを実装。</li> <li>最終的な姿勢角を出力。ノイズが大幅に減少し、姿勢推定の誤差が±1.5度以内に収束。</li> </ol> 結論： 6DOFセンサーのデータをリアルタイムで処理するには、適切なサンプリングレートと、加速度・ジャイロの融合処理（Kalmanフィルタなど）が必須。特に、積分誤差の補正が姿勢推定の精度を左右する。 --- <h2>BMI160モジュールの実際の使用環境での耐久性と安定性は？</h2> <strong>BMI160モジュールは、温度変化や振動環境下でも安定した性能を発揮する</strong>。J&&&nのロボットは、屋外の砂利道を走行する設計であり、振動と温度変化が激しい環境にさらされた。実験では、1時間の連続走行中に、加速度センサーの値が±0.05g以内で安定しており、ジャイロセンサーのドリフトも1度/時間未満だった。 <dl> <dt style="font-weight:bold;"><strong>ドリフト</strong></dt> <dd>ジャイロセンサーの出力が時間とともにずれる現象。特に、温度変化や長時間の使用で顕著。BMI160は内部の温度補正機能を備え、ドリフトを抑制。</dd> <dt style="font-weight:bold;"><strong>温度範囲</strong></dt> <dd>センサーが正常に動作する温度帯。BMI160は-40℃～+85℃の範囲で動作可能。屋外運用に適している。</dd> </dl> 以下の表は、実験環境での性能評価。 <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>環境</th> <th>温度</th> <th>振動</th> <th>加速度ドリフト</th> <th>ジャイロドリフト</th> </tr> </thead> <tbody> <tr> <td>屋内（安定）</td> <td>25℃</td> <td>なし</td> <td>±0.01g</td> <td>0.5度/時間</td> </tr> <tr> <td>屋外（砂利道）</td> <td>35℃</td> <td>中程度</td> <td>±0.03g</td> <td>1.2度/時間</td> </tr> <tr> <td>冷蔵庫内（5℃）</td> <td>5℃</td> <td>なし</td> <td>±0.02g</td> <td>0.8度/時間</td> </tr> </tbody> </table> </div> 結論： BMI160モジュールは、屋内外問わず安定した性能を発揮する。特に、温度補正機能と低ドリフト設計により、長時間の運用でも信頼性が高い。 --- <h2>実際のユーザー体験から見たBMI160モジュールの価値</h2> J&&&nのプロジェクトでは、BMI160モジュールを導入したことで、ロボットの姿勢制御精度が3倍以上向上した。特に、急旋回時の姿勢推定誤差が15度から3度以内に改善され、自律走行の安定性が飛躍的に向上した。この経験から、s2pgというキーワードで検索するユーザーにとって、BMI160は「実用性と信頼性の両立」を実現する最適な選択肢であると確信している。
