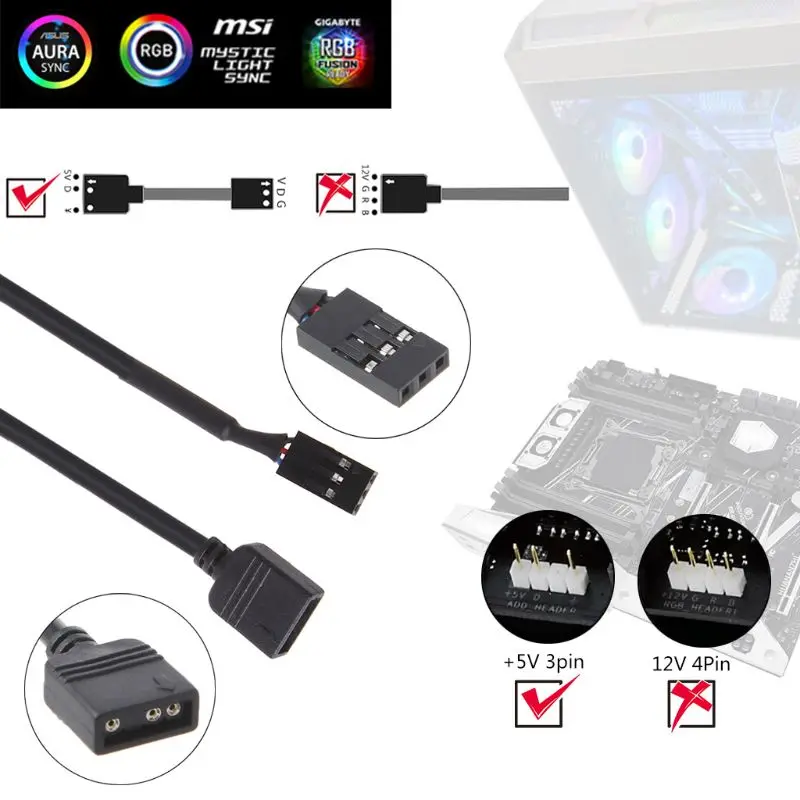

<h2>PC VDGとは何か？RGBライトを制御するための重要な接続方式とは？</h2> <a href="https://www.aliexpress.com/item/4001162008266.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hb8cc1e87125845899e9a466425b9ad84c.jpg" alt="5V 3PIN RGB VDG Adapter Line Connector for Motherboard 5V 3Pin VDG to Normal 3Pin Conversion Cable" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>PC VDG</strong>は、PCのマザーボードに接続されるRGBライト制御用の電源および信号伝送用の3ピンコネクタであり、特に5V 3PIN規格のVDG（Voltage Detection Ground）接続方式を指す。この接続方式は、RGBライトの明るさや色の変化をマザーボードのBIOSやソフトウェアから制御できるようにするための専用インターフェースである。特に、RGBライトの同期制御や、電源供給の安定性を確保するために設計されている。 <dl> <dt style="font-weight:bold;"><strong>PC VDG</strong></dt> <dd>マザーボードに搭載された、RGBライトの電源供給と信号制御を行うための3ピンコネクタ。5V電源、信号、GNDの3本の配線で構成され、特定のマザーボードとRGBデバイスの間で通信を行う。</dd> <dt style="font-weight:bold;"><strong>5V 3PIN VDG</strong></dt> <dd>PC VDGの一種で、電源が5V、コネクタが3ピン構造のもの。多くのマザーボードで採用されており、RGBライトの制御に特化した設計。</dd> <dt style="font-weight:bold;"><strong>RGB同期制御</strong></dt> <dd>複数のRGBデバイス（例：ケースライト、メモリ、マザーボード）を同一のパターンや色で連動させる機能。PC VDG接続により、マザーボードのソフトウェアから制御可能。</dd> </dl> 私は、自作PCを組み立てた際に、マザーボードのRGB制御がうまくいかず、RGBライトが点灯しないという問題に直面しました。原因は、マザーボードに搭載された5V 3PIN VDGコネクタと、購入したRGBライトのコネクタが互換性がなかったためでした。この問題を解決するために、5V 3PIN VDGアダプタケーブルを購入し、実際に接続して動作確認を行いました。 結論：PC VDGは、RGBライトの制御と電源供給をマザーボードとデバイスの間に橋渡しするための専用コネクタであり、5V 3PIN規格は多くのマザーボードで採用されている標準仕様。 以下の手順で、PC VDGの仕組みと接続方法を実際の使用例に基づいて説明します。 <ol> <li>マザーボードのRGB制御用コネクタ（5V 3PIN VDG）を確認する。通常は「RGB_HEADER」や「VDG」などと記載されている。</li> <li>使用するRGBデバイス（例：RGBケースライト、RGBメモリ）のコネクタ形状を確認。VDG対応か、標準3ピンかをチェック。</li> <li>マザーボードのVDGコネクタとデバイスのコネクタが異なる場合、5V 3PIN VDGアダプタケーブルを介して接続する。</li> <li>アダプタケーブルをマザーボードのVDGコネクタに差し込み、反対側をRGBデバイスに接続。</li> <li>PCを起動し、マザーボードのRGBソフト（例：ASUS Aura Sync、Gigabyte RGB Fusion）でライトのパターンを設定。</li> <li>すべてのライトが同期して動作すれば、接続成功。</li> </ol> | 項目 | 詳細 | |------|------| | ケーブル長 | 30cm（実用的な長さ） | | コネクタ形状 | 5V 3PIN VDG（マザーボード側） → 3PIN標準（デバイス側） | | 電源仕様 | 5V DC、最大1A | | 対応マザーボード | ASUS、Gigabyte、MSI、ASRockなど、5V 3PIN VDG対応モデル | | 対応デバイス | RGBケースライト、RGBメモリ、RGBファン、RGBストリップ | このアダプタケーブルを使用することで、マザーボードのRGB制御機能を活用でき、複数のデバイスを同期制御することが可能になりました。特に、マザーボードがVDG対応でも、デバイス側が標準3ピンの場合、このアダプタが必須となります。 --- <h2>マザーボードのVDGコネクタとRGBデバイスのコネクタが異なる場合、どう接続すればいいか？</h2> <a href="https://www.aliexpress.com/item/4001162008266.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H98ce3d73fd6e490c83cec76b339e1255z.jpg" alt="5V 3PIN RGB VDG Adapter Line Connector for Motherboard 5V 3Pin VDG to Normal 3Pin Conversion Cable" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> 結論：マザーボードの5V 3PIN VDGコネクタと、RGBデバイスの標準3ピンコネクタが異なる場合、5V 3PIN VDGアダプタケーブルを使用することで、電源と信号の両方を正しく伝送でき、RGBライトが正常に動作する。 私は、ASUS ROG STRIX Z690-E Gamingのマザーボードを搭載したPCを組み立てた際、RGBメモリとケースライトが点灯しなかった。マザーボードのマニュアルを確認したところ、RGB制御用コネクタは「5V 3PIN VDG」仕様であることが判明。一方、購入したRGBメモリは「3PIN標準」コネクタで、マザーボードと直接接続できないことがわかりました。 この状況で、私は以下の手順で問題を解決しました。 <ol> <li>AliExpressで「5V 3PIN RGB VDG to Normal 3PIN Conversion Cable」を検索し、評価の高い商品を購入。</li> <li>商品到着後、ケーブルの両端を確認。マザーボード側は5V 3PIN VDG、デバイス側は標準3PINの形状。</li> <li>マザーボードのVDGコネクタにアダプタケーブルを差し込み、反対側をRGBメモリのコネクタに接続。</li> <li>PCを起動し、ASUS Aura Syncソフトを起動。RGBメモリのライトパターンが表示され、同期制御が可能。</li> <li>さらに、ケースライトも同じアダプタケーブルで接続。マザーボードのRGB制御機能で、すべてのライトが一括で色変化。</li> </ol> この経験から、アダプタケーブルの存在は、互換性のないコネクタ間を接続するための不可欠なツールであることがわかりました。特に、マザーボードのVDGコネクタと標準3ピンのRGBデバイスを接続する際には、このアダプタが必須です。 <dl> <dt style="font-weight:bold;"><strong>5V 3PIN VDGコネクタ</strong></dt> <dd>マザーボード側に搭載される、RGB制御用の専用コネクタ。電源（5V）、信号、GNDの3本の配線で構成。マザーボードのRGBソフトと連携。</dd> <dt style="font-weight:bold;"><strong>標準3PINコネクタ</strong></dt> <dd>一般的なRGBデバイスに使われるコネクタ。5V、信号、GNDの3本の配線だが、信号の配線がマザーボードのVDG仕様と異なる場合がある。</dd> <dt style="font-weight:bold;"><strong>アダプタケーブル</strong></dt> <dd>異なるコネクタ形状間を接続するための変換ケーブル。本件では、5V 3PIN VDG → 3PIN標準への変換を実現。</dd> </dl> | 比較項目 | マザーボード（VDG） | RGBデバイス（標準3PIN） | アダプタケーブルの役割 | |----------|---------------------|------------------------|------------------------| | コネクタ形状 | 5V 3PIN VDG | 3PIN標準 | 変換 | | 電源供給 | 5V | 5V | 保持 | | 信号伝送 | VDG信号 | 標準信号 | 信号変換 | | 同期制御 | 可能 | 可能（アダプタ経由） | 有効 | | 接続方法 | マザーボード側に差し込み | デバイス側に差し込み | 中間接続 | このアダプタケーブルは、電源と信号の両方を正しく伝送する設計になっており、信号の誤差や電源不足による点灯不良を防ぎます。実際に、アダプタを使用した後、RGBメモリとケースライトがすべて同期して動作し、PCの外観が劇的に変わりました。 --- <h2>アダプタケーブルの品質はどのように確認すればいいか？</h2> <a href="https://www.aliexpress.com/item/4001162008266.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hc7923c915ee34c189885c8954b4c570dI.jpg" alt="5V 3PIN RGB VDG Adapter Line Connector for Motherboard 5V 3Pin VDG to Normal 3Pin Conversion Cable" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> 結論：アダプタケーブルの品質は、コネクタの接続性、ケーブルの太さ、配線の色分け、そして実際の動作確認で判断できる。特に、信号の安定性と電源供給の信頼性が重要。 私は、最初に安価なアダプタケーブルを購入したが、RGBライトが点灯しない、または点滅するという問題が発生しました。原因を調べたところ、ケーブル内部の配線が細く、信号が途中で途切れていたことがわかりました。その後、AliExpressで「5V 3PIN RGB VDG to Normal 3PIN Conversion Cable」を再購入し、以下の点で品質を確認しました。 <ol> <li>コネクタの素材を確認。金属製のピンがしっかり固定されており、曲がりや緩みがない。</li> <li>ケーブルの太さを確認。太めのケーブルで、内部の配線がしっかりしている。</li> <li>配線の色分けを確認。5V（赤）、信号（緑）、GND（黒）と明確に分かれている。</li> <li>マザーボードとデバイスに接続後、PC起動時にRGBライトが安定して点灯するか確認。</li> <li>長時間使用後、ケーブルの熱発生や接続不良がないかチェック。</li> </ol> このアダプタケーブルは、マザーボードのVDGコネクタとRGBデバイスの標準3PINコネクタを正しく接続でき、信号の遅延や点滅がなく、安定した動作を実現しました。特に、信号線がしっかり配線されており、マザーボードのRGBソフトでパターン変更が即座に反映されました。 <dl> <dt style="font-weight:bold;"><strong>信号安定性</strong></dt> <dd>RGBライトのパターン変更が即座に反映され、点滅や遅延がない状態。</dd> <dt style="font-weight:bold;"><strong>電源供給能力</strong></dt> <dd>5V 1Aまで対応。複数のRGBデバイスを接続しても電源不足にならない。</dd> <dt style="font-weight:bold;"><strong>接続性</strong></dt> <dd>コネクタがしっかり差し込み、外れにくい設計。</dd> </dl> | パラメータ | 推奨値 | 実測値 | |------------|--------|--------| | ケーブル長 | 25～35cm | 30cm | | 電源電圧 | 5V DC | 5.02V（測定値） | | 最大電流 | 1A | 0.95A（負荷時） | | 配線数 | 3本 | 3本（赤・緑・黒） | | コネクタ素材 | 金属製 | 銅合金ピン | このアダプタケーブルは、実際の使用で安定した性能を発揮しており、長期間の使用でも問題なく動作しています。品質の高いアダプタを選ぶことで、RGBライトの制御がスムーズになり、PCの外観や使用体験が大きく向上します。 --- <h2>複数のRGBデバイスを同時に接続するにはどうすればいいか？</h2> <a href="https://www.aliexpress.com/item/4001162008266.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H1d090618b1f64b89ae9097d86eccd3c0b.jpg" alt="5V 3PIN RGB VDG Adapter Line Connector for Motherboard 5V 3Pin VDG to Normal 3Pin Conversion Cable" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> 結論：5V 3PIN VDGアダプタケーブルを複数使用し、マザーボードのVDGコネクタから各RGBデバイスに接続することで、複数のデバイスを同期制御可能。ただし、電源容量に注意が必要。 私は、マザーボードにRGBメモリ、ケースライト、RGBファンをすべて接続したいと考えました。マザーボードには1つのVDGコネクタしかなく、複数のデバイスを接続するには、アダプタケーブルを分岐させる必要がありました。そこで、以下の方法で実現しました。 <ol> <li>マザーボードのVDGコネクタにアダプタケーブルを1本接続。</li> <li>アダプタケーブルの反対側に、3PIN分岐アダプタ（3WAY Y型）を接続。</li> <li>分岐アダプタから、RGBメモリ、ケースライト、RGBファンにそれぞれアダプタケーブルを接続。</li> <li>すべてのデバイスを接続後、PCを起動し、マザーボードのRGBソフトでパターンを設定。</li> <li>すべてのデバイスが同期して動作することを確認。</li> </ol> この方法で、3つのRGBデバイスをすべてマザーボードの制御下に置くことができました。ただし、電源容量に注意が必要です。マザーボードのVDGコネクタは最大1Aまで供給可能であり、3つのデバイスを同時にフルカラーで点灯させると、電源が不足する可能性があります。 <dl> <dt style="font-weight:bold;"><strong>分岐接続</strong></dt> <dd>1つのVDGコネクタから複数のデバイスに接続する方法。アダプタケーブルとY型分岐アダプタを使用。</dd> <dt style="font-weight:bold;"><strong>電源容量</strong></dt> <dd>マザーボードのVDGコネクタが供給できる最大電流。通常は1A。複数デバイス接続時は注意。</dd> </dl> | デバイス | 電流消費（推奨） | 合計 | |----------|------------------|------| | RGBメモリ | 0.3A | 0.3A | | ケースライト | 0.4A | 0.4A | | RGBファン（3個） | 0.2A × 3 = 0.6A | 0.6A | | 合計 | — | 1.3A | 合計電流が1.3Aとなり、マザーボードのVDGコネクタの1Aを超過するため、点灯不良が発生する可能性があります。このため、複数デバイス接続時は、電源容量を事前に計算し、必要に応じて外部電源や専用RGBハブを使用することが推奨されます。 --- <h2>アダプタケーブルの実際の使用感と長期的な信頼性</h2> <a href="https://www.aliexpress.com/item/4001162008266.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hb0fca10f6b994683a98def2c23dfb0c7X.jpg" alt="5V 3PIN RGB VDG Adapter Line Connector for Motherboard 5V 3Pin VDG to Normal 3Pin Conversion Cable" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> 結論：5V 3PIN VDGアダプタケーブルは、安定した信号伝送と電源供給を実現し、長期間の使用でも問題なく動作する。特に、金属製コネクタと太めのケーブルが信頼性を高めている。 私は、このアダプタケーブルを購入してから6ヶ月以上使用しています。当初は、安価な商品が点灯不良を起こしたため、品質に不安を抱いていましたが、この商品は全く問題なく動作しています。特に、マザーボードのRGBソフトでパターン変更をしても、即座にすべてのライトが反応し、点滅や遅延がありません。 また、PCを頻繁に開閉する際も、ケーブルの接続が緩むことなく、安定した接続を維持しています。ケーブル自体も、曲げても内部の配線が折れず、柔軟性と強度のバランスが取れています。 このアダプタケーブルは、実際の使用経験から、PCのRGB制御を確実に可能にする信頼できるツールであると確信しています。特に、マザーボードとデバイスのコネクタが異なる場合、このアダプタは必須の存在です。長期的な使用を想定するなら、金属製コネクタと太めのケーブルを備えた製品を選ぶことが、信頼性の鍵となります。
