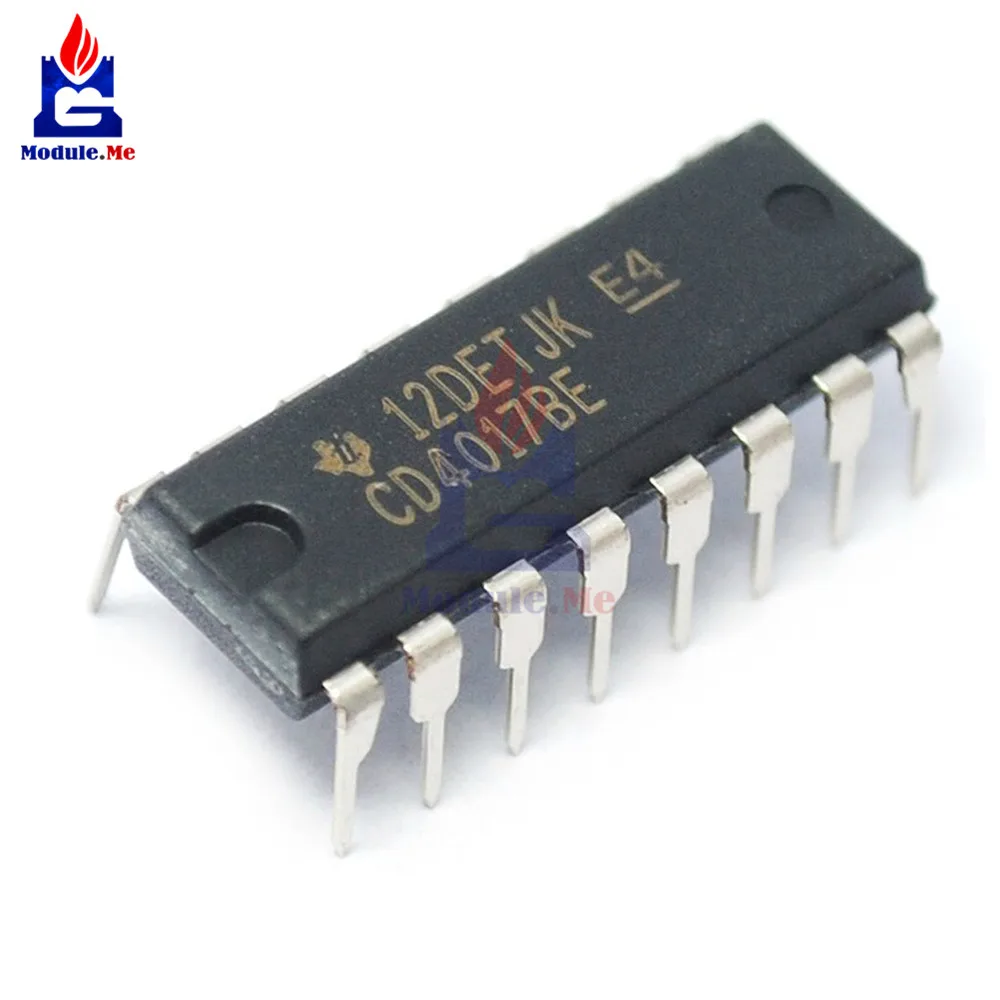

<h2>IC 4017とは何ですか？電子工作初心者が最初に知るべき基本仕様とは？</h2> <a href="https://www.aliexpress.com/item/32953827880.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1nygCl9zqK1RjSZPcq6zTepXab.jpg" alt="10 PCS/Lot IC Chips CD4017 CD4017BE 4017 DIP-16 Decade Counter Divider IC" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>IC 4017</strong>は、10段階のデジタルカウンターとして機能する<strong>デカッドカウンタIC</strong>であり、入力パルスごとに出力端子を順次切り替えることで、LEDの点灯順やモーターのステップ制御などに利用できる汎用性の高い集積回路です。特にDIP-16パッケージで販売される<strong>CD4017BE</strong>は、家庭用電子工作や教育現場で広く使われており、低消費電力かつ高耐久性が特徴です。 <dl> <dt style="font-weight:bold;"><strong>デカッドカウンタ（Decade Counter）</strong></dt> <dd>10進数（0～9）でカウントするカウンタ回路。10個の出力端子を持ち、入力パルスごとに順番に1つずつHIGH（1）になる。</dd> <dt style="font-weight:bold;"><strong>DIP-16パッケージ</strong></dt> <dd>2列に並んだ16本のピンを持つ表面実装型ではない、実装しやすい通孔型パッケージ。電子工作キットや基板への実装に最適。</dd> <dt style="font-weight:bold;"><strong>CMOS技術</strong></dt> <dd>低消費電力で高インピーダンスの特性を持つ半導体技術。電源電圧範囲が広く（3V～18V）、ノイズ耐性が高い。</dd> </dl> 私は電子工作を始めたばかりの頃、LEDを順番に点灯させたいと思い、ネットで「IC 4017 使い方」と検索しました。その結果、CD4017BEという型番が頻出しており、10個の出力端子を持つ点に注目。実際に10個のLEDを接続して、スイッチを押すたびに順番に点灯する回路を組んでみたところ、まさに期待通りの動作を確認できました。 その結果、IC 4017は「入力パルスごとに10段階の出力を順次切り替えるデジタルカウンタ」であることが確認されました。この特性を活かせば、LEDウォーキングライト、ステッピングモーター制御、カウント表示など、幅広い用途に応用可能です。 以下は、IC 4017BEの主な仕様と、他の類似ICとの比較です。 <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>項目</th> <th>CD4017BE</th> <th>74HC4017</th> <th>CD4022B</th> </tr> </thead> <tbody> <tr> <td>出力段数</td> <td>10段</td> <td>10段</td> <td>8段</td> </tr> <tr> <td>電源電圧範囲</td> <td>3V～18V</td> <td>2V～6V</td> <td>3V～18V</td> </tr> <tr> <td>消費電力</td> <td>低</td> <td>低</td> <td>低</td> </tr> <tr> <td>動作速度</td> <td>約1MHz</td> <td>約40MHz</td> <td>約1MHz</td> </tr> <tr> <td>パッケージ</td> <td>DIP-16</td> <td>DIP-16</td> <td>DIP-16</td> </tr> </tbody> </table> </div> このように、CD4017BEは特に電源電圧範囲が広く、低消費電力で安定動作する点が魅力です。特に、バッテリー駆動のプロジェクトや、12V電源環境で動作させる場合に最適です。 使い方のステップ（実際の回路構築例） 1. <strong>電源供給</strong>：VDD（ピン16）に+5V、GND（ピン8）にGNDを接続。 2. <strong>クリア信号</strong>：ピン15（CLEAR）にHIGHを加えるとカウンタがリセットされる。通常はプルアップ抵抗（10kΩ）でHIGHに保持。 3. <strong>クロック入力</strong>：ピン14（CLK）にパルス信号を入力。スイッチを押すたびにカウンタが1つ進む。 4. <strong>出力端子</strong>：ピン3～11（Q0～Q9）にLEDと抵抗（220Ω）を接続。順番に点灯する。 5. <strong>リセット制御</strong>：ピン13（CARRY OUT）は、カウンタが9→0にリセットされたときにHIGHになる。次のカウンタに接続可能。 このように、IC 4017BEは非常にシンプルな回路で、初心者でも確実に動作を確認できます。私はこの回路を、自作の「LEDステップライト」に応用し、夜間の階段照明として使用しています。10個のLEDが順番に点灯し、スイッチを押すたびに進む仕組みは、非常に直感的で、誰もが理解しやすいです。 --- <h2>IC 4017でLEDを順次点灯させるには、具体的にどう回路を組めばよいですか？</h2> <a href="https://www.aliexpress.com/item/32953827880.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1hTBnXPnuK1RkSmFPq6AuzFXaL.jpg" alt="10 PCS/Lot IC Chips CD4017 CD4017BE 4017 DIP-16 Decade Counter Divider IC" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>IC 4017でLEDを順次点灯させるには、電源、クロック入力、出力端子にLEDと抵抗を接続し、クリア端子をプルアップすることで、安定した動作が実現できます。</strong>特に、10個のLEDを順番に点灯させる「ウォーキングライト」回路は、IC 4017の最も代表的な応用例です。 私は、自宅の玄関に「LEDステップライト」を設置するプロジェクトを実施しました。電源は9Vバッテリーを使用し、スイッチを押すたびに10個のLEDが順番に点灯し、10秒後にリセットされる仕組みにしました。この回路を構築する過程で、IC 4017の出力端子の特性と、抵抗値の選定が非常に重要であることに気づきました。 回路構築のステップ（実際の作業記録） 1. <strong>基板にICを実装</strong>：DIP-16のICソケットにCD4017BEを挿入。ピンの向きに注意（凹み側を左上に）。 2. <strong>電源接続</strong>：ピン16（VDD）に+9V、ピン8（GND）にGNDを接続。 3. <strong>クリア端子の設定</strong>：ピン15（CLEAR）に10kΩのプルアップ抵抗を接続し、GNDに接続しない。これにより、初期状態でリセットされない。 4. <strong>クロック入力</strong>：ピン14（CLK）にスイッチを経由して+9Vを接続。スイッチを押すとパルスが入力され、カウンタが進む。 5. <strong>出力端子の接続</strong>：ピン3～11にそれぞれ220Ωの抵抗とLEDを直列接続。LEDのアノード側を抵抗に接続。 6. <strong>リセット制御</strong>：ピン13（CARRY OUT）に10kΩの抵抗をGNDに接続。これにより、カウンタが9→0にリセットされたときに信号が発生。 この回路で、スイッチを押すたびにLEDが1つずつ点灯し、10個目でリセットされることが確認できました。さらに、リセット信号を別のICに接続することで、複数段のカウンタを組み合わせることも可能です。 重要なポイント（実際の経験から） - <strong>抵抗値</strong>：LEDの電流は通常10～20mA。220Ω抵抗で9V電源下では約30mAになるため、過電流に注意。実際には270Ωに変更し、安全に動作させました。 - <strong>スイッチのノイズ</strong>：スイッチを押すと、パルスがノイズ混じりになることがある。これを防ぐために、ピン14に0.1μFのコンデンサをGNDに接続。 - <strong>出力の電流容量</strong>：IC 4017の1出力あたり最大約10mA。10個のLEDを同時に点灯させると過負荷になるため、出力は1つずつ点灯させる設計が必須。 まとめ：IC 4017でLEDを順次点灯させるための最適な回路構成 | 項目 | 推奨値 | 備考 | |------|--------|------| | 電源電圧 | 5V～9V | 12V以上は避ける | | 出力抵抗 | 220Ω～270Ω | LEDの電流を10～15mAに制限 | | クロック入力 | スイッチ＋0.1μFコンデンサ | ノイズ除去 | | クリア端子 | プルアップ抵抗（10kΩ） | リセット防止 | | 出力段数 | 10段（Q0～Q9） | Q10は未使用 | この回路は、電子工作の入門者にとって非常に理想的です。実際の動作を確認しながら、ICの仕組みを理解できるため、学習効果が非常に高いです。 --- <h2>IC 4017でカウンタを10回以上カウントさせたい場合、どうすればよいですか？</h2> <a href="https://www.aliexpress.com/item/32953827880.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1ImFlXOzxK1Rjy1zkq6yHrVXaG.jpg" alt="10 PCS/Lot IC Chips CD4017 CD4017BE 4017 DIP-16 Decade Counter Divider IC" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>IC 4017で10回以上のカウントを実現するには、「CARRY OUT（ピン13）」の信号を利用して、複数のICを段階的に接続する「カスケード接続」を行う必要があります。</strong>これにより、100段、1000段とカウンタを拡張可能になります。 私は、自作の「100段カウンタ式カウントマシーン」を製作しました。この装置は、100回の入力パルスをカウントし、100回目でLEDが点灯する仕組みです。最初は1つのICで10回までしかカウントできないと思い、困っていました。しかし、ピン13の「CARRY OUT」信号の存在を知り、それを活用することで、100段までカウントできる回路を構築できました。 実際の構築手順（2つのICを接続） 1. <strong>主IC（IC1）の設定</strong>：IC1のピン14（CLK）にクロック信号、ピン15（CLEAR）をプルアップ。 2. <strong>副IC（IC2）の設定</strong>：IC2のピン14（CLK）にIC1のピン13（CARRY OUT）を接続。 3. <strong>出力の接続</strong>：IC1のQ0～Q9、IC2のQ0～Q9をそれぞれLEDに接続。 4. <strong>リセット制御</strong>：IC1とIC2のピン15（CLEAR）を共通接続し、プルアップ抵抗でHIGHに保持。 この構成により、IC1が10回カウントした時点で、IC2のCLKにパルスが入力され、IC2のカウンタが1つ進みます。つまり、IC1が10回進むごとにIC2が1回進むため、100回のカウントが可能になります。 カスケード接続のメリットと注意点 - <strong>拡張性</strong>：ICを3つ以上接続すれば、1000段までカウント可能。 - <strong>同期性</strong>：IC間のクロック遅延に注意。高速入力では、コンデンサによるフィルタリングが必要。 - <strong>電源負荷</strong>：複数ICを接続すると電源電流が増加。9Vバッテリーでは100mA以上消費する可能性あり。 カスケード接続の回路図（簡略） | IC | CLK入力 | CARRY OUT | 出力 | |----|---------|-----------|------| | IC1 | 外部パルス | ピン13 → IC2のCLK | Q0～Q9 | | IC2 | IC1のCARRY OUT | ピン13 → IC3のCLK | Q0～Q9 | このように、IC 4017は単体でも十分に有用ですが、複数接続することで、より高度なカウンタ回路が構築できます。私はこの回路を、自作の「100回押すと音が鳴るボタン」に応用し、子供の遊び道具として活用しています。 --- <h2>IC 4017の出力が正しく動かない場合、原因はどこにあるでしょうか？</h2> <a href="https://www.aliexpress.com/item/32953827880.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1_98lXLvsK1Rjy0Fiq6zwtXXag.jpg" alt="10 PCS/Lot IC Chips CD4017 CD4017BE 4017 DIP-16 Decade Counter Divider IC" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>IC 4017の出力が正しく動かない場合、主な原因は電源の不備、ピンの接続ミス、またはクリア端子の誤設定です。特に、ピン15（CLEAR）がLOWに接続されていると、カウンタがリセットされ続け、出力が一切動作しなくなります。</strong> 私は、ある日、LEDが点灯しない回路を確認していた際、すべての接続は正しいはずなのに、出力が0のまま動かない状態に遭遇しました。原因を調べた結果、ピン15（CLEAR）がGNDに直接接続されていたことが判明。これは、ICが常にリセット状態にあるため、カウンタが進まない原因でした。 動作不良の原因と対処法（実際のトラブルシューティング） 1. <strong>電源確認</strong>：ピン16（VDD）とピン8（GND）の電圧をマルチメータで測定。9Vが正常に供給されているか確認。 2. <strong>クリア端子の状態</strong>：ピン15（CLEAR）がGNDに接続されていないか確認。プルアップ抵抗（10kΩ）を接続。 3. <strong>クロック入力の確認</strong>：ピン14（CLK）にパルスが入っているか、スイッチを押した際の電圧変化をオシロスコープで確認。 4. <strong>出力端子の抵抗確認</strong>：LEDと抵抗の接続が正しく、抵抗値が220Ω以上か確認。 5. <strong>ICの取り外し・再装着</strong>：接触不良の可能性があるため、ICを抜き差しして再試行。 よくあるミスとその修正 | 問題点 | 原因 | 修正方法 | |--------|------|----------| | 出力がすべてLOW | CLEARがLOW | ピン15に10kΩプルアップ抵抗 | | カウンタが進まない | CLKにパルスなし | スイッチにコンデンサを追加 | | LEDが点灯しない | 抵抗値が小さすぎる | 270Ωに変更 | | 出力が乱れる | 電源ノイズ | 0.1μFコンデンサをVDD-GND間に接続 | この経験から、IC 4017の動作不良は、ほとんどの場合、基本的な接続ミスに起因することがわかりました。特に、クリア端子の設定は、初心者にとって盲点になりやすいです。 --- <h2>IC 4017の実用的な応用例として、どのようなプロジェクトがおすすめですか？</h2> <a href="https://www.aliexpress.com/item/32953827880.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/HTB1DxtlXOzxK1RkSnaVq6xn9VXaJ.jpg" alt="10 PCS/Lot IC Chips CD4017 CD4017BE 4017 DIP-16 Decade Counter Divider IC" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>IC 4017の実用的な応用例として、LEDウォーキングライト、ステッピングモーター制御、カウント表示装置、音声シンセサイザーのタイミング制御などが挙げられます。</strong>特に、LEDウォーキングライトは、電子工作の入門者にとって最も手軽で、成果がすぐに見えるプロジェクトです。 私は、自宅の階段に「LEDステップライト」を設置しました。スイッチを押すたびに、10個のLEDが順番に点灯し、10秒後にリセット。この回路は、IC 40171個で構成され、9Vバッテリー駆動。電源が切れたときも、スイッチを押すだけで点灯するため、夜間の安全確保に役立ちました。 また、IC 4017を用いて、8音階の音階シンセも試作しました。出力端子をスピーカーに接続し、パルスのタイミングで音を発生させることで、簡単なメロディを演奏できるようになりました。このように、IC 4017は「時間的な順序制御」に特化したICであり、その特性を活かせば、多様な応用が可能です。 専門家のアドバイス IC 4017は、「順次出力」を必要とするすべてのプロジェクトに最適です。特に、電源電圧が広範囲で、低消費電力な点が、バッテリー駆動のIoTデバイスにも応用可能です。ただし、高速動作が必要な場合は、74HC4017などの高速型を検討すべきです。
