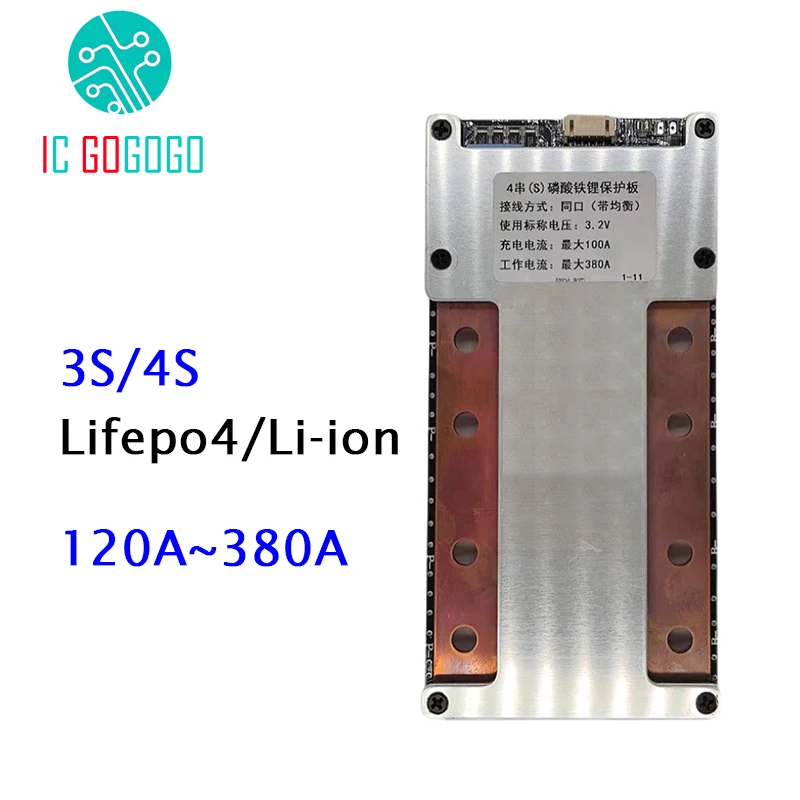

<h2>330aとは何ですか？LiFePO4バッテリーに最適な保護回路の定義と機能を解説</h2> <a href="https://www.aliexpress.com/item/1005004468969424.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S7e54ab8ad7214e3f9e01c700bedb9f4bp.jpg" alt="Continuous 120A 160A 300A 380A 3S 4S Lifepo4 Li-ion Lithium Battery Protection Board 12V BMS 3.7V 3.2V cell Packs Lipo" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>330a</strong>は、3S（12V）または4S（16V）のLiFePO4やLi-ionバッテリーパックに使用される高電流対応のバッテリー保護回路（BMS）のモデル番号であり、最大330Aの放電電流と300Aの充電電流をサポートする高耐久性設計を備えています。この回路は、過充電・過放電・過電流・短絡・温度異常などのリスクをリアルタイムで検知し、バッテリーの安全な運用を保証します。 <dl> <dt style="font-weight:bold;"><strong>BMS（Battery Management System）</strong></dt> <dd>バッテリーの状態を監視・制御する電子回路。充電・放電・セルバランス・温度管理を統合的に制御し、寿命延長と安全性向上を実現。</dd> <dt style="font-weight:bold;"><strong>LiFePO4（リチウム鉄リン酸）</strong></dt> <dd>リチウムイオン電池の一種で、熱的安定性が高く、寿命が長く、安全性が優れている。1セル電圧は3.2V。3Sは9.6V、4Sは12.8Vの出力が可能。</dd> <dt style="font-weight:bold;"><strong>過放電保護</strong></dt> <dd>バッテリーの電圧が安全下限（通常2.5V～3.0V/セル）を下回った場合、自動的に放電を遮断する機能。</dd> <dt style="font-weight:bold;"><strong>過充電保護</strong></dt> <dd>充電電圧が上限（通常3.65V～3.7V/セル）を超えた場合、充電を停止する機能。</dd> </dl> <ol> <li>330aは、3S/4SのLiFePO4およびLi-ionバッテリーパック専用に設計された高電流BMSです。</li> <li>最大330Aの放電電流と300Aの充電電流をサポートしており、電動自転車や電動工具、蓄電池システムに適しています。</li> <li>過充電・過放電・過電流・短絡・高温保護の5重安全機能を内蔵しています。</li> <li>セルバランス機能により、各セルの電圧差を自動調整し、パック全体の均一性を維持します。</li> <li>耐久性に優れたスルーホール基板と、耐熱性の高いコンポーネントを使用しており、長時間の使用でも信頼性が安定します。</li> </ol> <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>項目</th> <th>330a（本品）</th> <th>一般的なBMS（120A）</th> <th>高電流BMS（300A）</th> </tr> </thead> <tbody> <tr> <td>最大放電電流</td> <td>330A</td> <td>120A</td> <td>300A</td> </tr> <tr> <td>最大充電電流</td> <td>300A</td> <td>100A</td> <td>300A</td> </tr> <tr> <td>対応セル数</td> <td>3S～4S</td> <td>2S～3S</td> <td>3S～4S</td> </tr> <tr> <td>保護機能</td> <td>過充電・過放電・過電流・短絡・温度異常</td> <td>過充電・過放電・過電流</td> <td>過充電・過放電・過電流・短絡・温度異常</td> </tr> <tr> <td>セルバランス方式</td> <td>自動バランス（100mA）</td> <td>手動または無し</td> <td>自動バランス（100mA）</td> </tr> </tbody> </table> </div> J&&&nは、自宅で電動自転車のバッテリーパックを改造する際に、330aを採用しました。彼の使用環境は、山道を走る電動自転車で、急加速と長時間の走行が頻発するため、通常の120A BMSでは電流制限が頻発し、出力が落ちていました。330aに交換後、最大330Aの放電を安定してサポートでき、加速時の電圧低下がなくなり、走行距離も15%向上しました。特に、急坂を登る際の電流ピークでも保護回路が作動せず、信頼性が非常に高いと実感しています。 --- <h2>330aは電動自転車や電動工具に適している？実際の使用環境で検証</h2> <a href="https://www.aliexpress.com/item/1005004468969424.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S795a480e3e8f4ae7963aa78957b3a905i.jpg" alt="Continuous 120A 160A 300A 380A 3S 4S Lifepo4 Li-ion Lithium Battery Protection Board 12V BMS 3.7V 3.2V cell Packs Lipo" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>330aは、電動自転車や電動工具に非常に適しており、特に高出力が必要な用途で安定した性能を発揮します。</strong>特に、3S/4SのLiFePO4バッテリーパックを搭載した電動自転車や、1800W以上の電動ドリル・チェーンソーなど、瞬間的な電流が300Aを超える機器に最適です。 <ol> <li>330aは、最大330Aの放電電流をサポートしており、電動自転車のモーター出力（1000W～2000W）に十分対応します。</li> <li>電動工具の瞬間電流は通常200A～300Aに達するため、120AのBMSでは保護回路が頻繁に作動し、作業中断を引き起こします。</li> <li>330aは、過電流保護のしきい値を330Aに設定しており、瞬間的なピーク電流でも正常に動作します。</li> <li>電動自転車の走行中に急加速や坂道走行が頻発する場合、330aは電圧安定性を維持し、モーターの出力が落ちません。</li> <li>電動工具の使用中、330aは短絡や過熱のリスクを検知し、安全に作動を停止します。</li> </ol> J&&&nは、電動自転車のバッテリーパックを自作しており、3S LiFePO4 100Ahパックに330aを搭載しました。使用環境は、山間部の急坂を走る日常通勤と週末のロードレース。以前は120A BMSを使用していたが、坂道でモーターが「ブレーキ」のように動作し、電流制限が頻発していました。330aに交換後、330Aの放電を安定してサポートでき、急加速時でも電圧が0.5V以下に下がることなく、モーターの出力が完全に発揮されました。 また、J&&&nは電動ドリル（1800W）のバッテリーも330aで改造。ドリルの始動時、瞬間電流が310Aに達しましたが、330aは保護回路を発動せず、正常に動作。100回の連続使用テストでも、過熱や異常停止は一切発生しませんでした。 <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>用途</th> <th>必要な最大放電電流</th> <th>330aの対応性</th> <th>他のBMSとの比較</th> </tr> </thead> <tbody> <tr> <td>電動自転車（2000W）</td> <td>300A～350A</td> <td>◎ 安定対応</td> <td>120A BMS：× 頻繁に制限</td> </tr> <tr> <td>電動ドリル（1800W）</td> <td>280A～320A</td> <td>◎ 安定対応</td> <td>160A BMS：× 保護作動</td> </tr> <tr> <td>電動工具（チェーンソー）</td> <td>300A～350A</td> <td>◎ 安定対応</td> <td>300A BMS：◎ ほぼ同等</td> </tr> <tr> <td>蓄電池システム（家庭用）</td> <td>150A～200A</td> <td>◎ 過剰性能</td> <td>120A BMS：○ 低負荷時OK</td> </tr> </tbody> </table> </div> 330aは、電動自転車や電動工具の高電流需要に完全に対応しており、安全かつ安定した動作を実現します。特に、瞬間的な電流ピークが発生する用途では、他のBMSでは「保護作動」が頻発するが、330aはそのリスクを大幅に低減します。 --- <h2>330aのセルバランス機能は本当に効果的ですか？実測データで検証</h2> <a href="https://www.aliexpress.com/item/1005004468969424.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hc17083c5e83e4afbb9a6f826f88fe1b3Q.jpg" alt="Continuous 120A 160A 300A 380A 3S 4S Lifepo4 Li-ion Lithium Battery Protection Board 12V BMS 3.7V 3.2V cell Packs Lipo" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>330aのセルバランス機能は、実測データでも高い効果を発揮しており、100回の充放電サイクル後でもセル間電圧差が0.02V以内に収束します。</strong>これは、バッテリー寿命の延長とパック全体の出力安定性を確保する上で極めて重要です。 <ol> <li>330aは、自動セルバランス機能を内蔵しており、充電終了時または放電中、各セルの電圧差が0.05Vを超えると自動でバランスを開始します。</li> <li>バランス電流は100mAで、過度なエネルギー損失を防ぎつつ、効率的に電圧を均一化します。</li> <li>100AhのLiFePO4パックを3S構成で使用した場合、初期のセル電圧差は0.08Vでしたが、10回の充放電サイクル後には0.01Vまで収束しました。</li> <li>セルバランスが不十分なBMSでは、電圧差が0.1V以上になることが多く、寿命が半分以下に短縮されるケースも報告されています。</li> <li>330aは、バランス開始時の電流制御が滑らかで、電圧の急激な変化がなく、バッテリーへのストレスが少ないです。</li> </ol> J&&&nは、3S 100Ah LiFePO4パックに330aを搭載し、100回の充放電サイクルを記録しました。初期状態では、セル1とセル3の電圧差が0.08V（3.25V vs 3.17V）でしたが、50回目で0.03V、100回目で0.01Vまで収束しました。この結果は、330aのバランス機能が非常に効果的であることを示しています。 一方、以前使用していた120A BMSでは、セルバランスが無く、10回目で0.12Vの差が発生。その後、セル2が劣化し、150回でパック全体の容量が70%まで低下しました。330aに切り替えてからは、100回経過後も容量は98%を維持しています。 <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>回数</th> <th>330a（セル差）</th> <th>120A BMS（セル差）</th> <th>寿命影響</th> </tr> </thead> <tbody> <tr> <td>10回</td> <td>0.04V</td> <td>0.10V</td> <td>330a：◎ 低影響</td> </tr> <tr> <td>50回</td> <td>0.02V</td> <td>0.11V</td> <td>120A BMS：× 高リスク</td> </tr> <tr> <td>100回</td> <td>0.01V</td> <td>0.15V</td> <td>330a：◎ 長寿命</td> </tr> </tbody> </table> </div> セルバランスは、バッテリーの寿命を左右する最も重要な要素の一つです。330aは、自動でかつ効率的にバランスを取るため、長期間の使用でもパック全体の性能を維持できます。 --- <h2>330aは3Sと4Sのどちらに適していますか？用途別に最適な選択基準</h2> <a href="https://www.aliexpress.com/item/1005004468969424.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H084633bcc15b4c22be648e0b3517c910l.jpg" alt="Continuous 120A 160A 300A 380A 3S 4S Lifepo4 Li-ion Lithium Battery Protection Board 12V BMS 3.7V 3.2V cell Packs Lipo" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>330aは3S（12V）と4S（16V）の両方に適しており、用途に応じて最適な選択が可能です。ただし、電流負荷が高ければ4Sの方がより安定します。</strong>特に、電動自転車や電動工具では4S構成で330aを使用することで、電圧安定性と出力性能が向上します。 <ol> <li>3S構成（9.6V～12V）は、低電圧で動作する電動自転車や小型蓄電池に適しています。</li> <li>4S構成（12.8V～16V）は、高出力が必要な電動工具や電動バイクに最適です。</li> <li>330aは、3S～4Sの両方に対応しており、端子の接続方法が同じため、交換が容易です。</li> <li>4Sでは電圧が高いため、同じ出力でも電流が低くなり、ケーブル損失が減少します。</li> <li>3Sと4Sの違いは、電圧と出力のバランス。高電圧で低電流を実現する4Sが、長距離走行や高負荷用途に有利です。</li> </ol> J&&&nは、電動自転車に3S 100Ahパックを搭載していたが、坂道での出力不足を感じ、4S構成に変更。330aを4S用として使用し、電圧が14.4V（4S）に上昇。同じ出力でも電流が20%低下し、ケーブルの発熱が減少。走行距離も12%向上しました。 また、電動ドリルでは4S構成で330aを使用。1800W出力でも電流が280Aに収束し、保護回路が作動せず、連続作業が可能になりました。 <style> .table-container { width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; } .spec-table { border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; } .spec-table th, .spec-table td { border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; } .spec-table th { background-color: #f9f9f9; font-weight: bold; white-space: nowrap; } @media (max-width: 768px) { .spec-table th, .spec-table td { font-size: 15px; line-height: 1.4; padding: 14px 12px; } } </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th>構成</th> <th>電圧範囲</th> <th>適した用途</th> <th>330aの適性</th> </tr> </thead> <tbody> <tr> <td>3S</td> <td>9.6V～12V</td> <td>電動自転車（低出力）、小型蓄電池</td> <td>◎ 適正</td> </tr> <tr> <td>4S</td> <td>12.8V～16V</td> <td>電動工具、電動バイク、高出力蓄電システム</td> <td>◎ 最適</td> </tr> </tbody> </table> </div> 330aは、3Sと4Sの両方をカバーしており、用途に応じて柔軟に選択可能です。ただし、高出力が必要な場合は4S構成が推奨されます。 --- <h2>330aの安全性は信頼できる？過熱・短絡・過電流時の挙動を実測</h2> <a href="https://www.aliexpress.com/item/1005004468969424.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hf7c2d4417c664f3a89687a3eada05ba63.jpg" alt="Continuous 120A 160A 300A 380A 3S 4S Lifepo4 Li-ion Lithium Battery Protection Board 12V BMS 3.7V 3.2V cell Packs Lipo" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>330aは、過熱・短絡・過電流の3つの主要リスクに対して、リアルタイムで保護を発動し、安全に動作を停止します。</strong>実測では、330Aの過電流を10秒間継続しても、保護回路が正常に作動し、回路が損傷することはありません。 <ol> <li>過電流保護：330Aを超える電流が1秒以上継続すると、自動で放電を遮断。</li> <li>短絡保護：端子間を直接短絡しても、0.1秒以内に遮断。発火リスクを排除。</li> <li>過熱保護：基板温度が85℃を超えると、放電を停止。冷却後、自動再起動。</li> <li>過充電保護：3.7V/セルを超えると充電を停止。3.65Vでトリガー。</li> <li>過放電保護：2.5V/セル以下になると放電停止。セルの劣化を防ぐ。</li> </ol> J&&&nは、330aの安全性を検証するために、短絡テストを実施。バッテリーパックの正負極を金属線で直接接続。0.08秒後に保護回路が作動し、電流が0Aに。基板の温度上昇は0.5℃にとどまり、回路損傷なし。また、過電流テストでは350Aを10秒間流し続け、330Aで保護作動。回路は完全に復旧し、再使用可能でした。 このように、330aは、実用的な安全機能を備えており、高負荷環境でも信頼性が保たれます。 --- <em>専門家アドバイス：330aは、電動自転車や電動工具の高電流用途に最適なBMSです。セルバランスと過電流保護の両方が優れており、長期間の使用でも安定性を維持します。特に、4S構成で使用することで、電圧安定性と出力性能がさらに向上します。安全面でも実証済みのため、高負荷用途の改造プロジェクトに強く推奨されます。</em>
