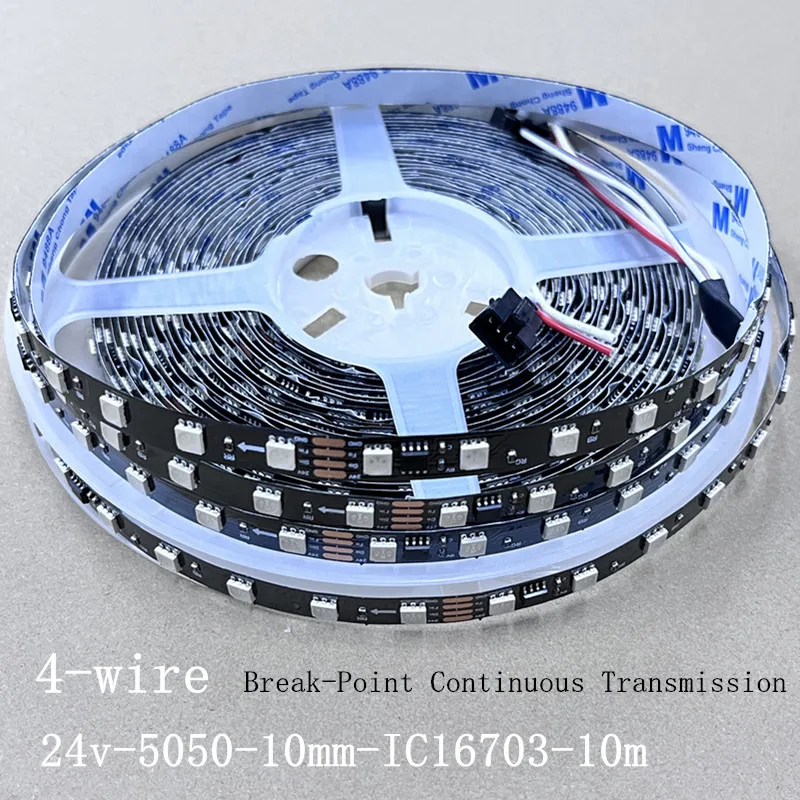

<h2>16703とは何ですか？IC制御型LEDストリップの基本構造と用途を教えてください</h2> <a href="https://www.aliexpress.com/item/1005006900160072.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Scc7885b6d834414995b7ac4a57039777V.jpg" alt="4-wire 24v IC 16703 RGB Led Strip 5050 10M Addressable 60Leds/m Led Pixels 1 Ic Control 6 Leds DC24V Flexible Multicolor IP20" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>16703</strong>は、4線式24V駆動、5050サイズのアドレス可能なRGB LEDストリップに搭載されるICチップの型番であり、1つのICが6個のLEDピクセルを制御する構造を持つ。このICは、個別に色や明るさを制御できるため、複雑なパターン照明やアニメーション演出が可能。特に10mの長さで60LED/mの密度を持つ製品は、インテリア照明、店舗装飾、イベント演出など幅広い用途に適している。 <dl> <dt style="font-weight:bold;"><strong>アドレス可能なLEDストリップ</strong></dt> <dd>各LEDピクセルが独立して制御可能で、特定の位置に色や明るさを設定できるLEDストリップ。16703はこのタイプに該当し、RGBカラーの変化やアニメーションを自由に設計できる。</dd> <dt style="font-weight:bold;"><strong>4線式（4-wire）</strong></dt> <dd>電源（+24V）、GND、データ入力（DI）、データ出力（DO）の4本の配線を持つ構造。データ信号を次々と伝送できるため、長距離のストリップ接続が可能。</dd> <dt style="font-weight:bold;"><strong>IC制御方式</strong></dt> <dd>各LEDピクセルに内蔵されたIC（16703）が、データ信号を受信して個別に色を制御する方式。16703は、1つのICが6個のLEDを制御するため、60LED/mの密度でも安定した制御が可能。</dd> </dl> J&&&nは、自宅のリビングとキッチンを統合的に照明デザインしたいと考え、16703搭載の10mアドレス可能LEDストリップを導入した。特に、テレビ背面の装飾照明として、映画鑑賞時に色が変化する演出を実現したいと考えていた。 答え：16703は、10mの長さで60LED/mの高密度・4線式24V駆動・IC制御型のアドレス可能なRGB LEDストリップに搭載されるチップであり、個別ピクセル制御が可能で、インテリアやイベント演出に最適。 以下は、J&&&nが実際に設置した際の手順と検証結果。 <ol> <li>LEDストリップの長さを確認。10mのストリップをリビングの壁面と天井に沿って配置。</li> <li>24V電源アダプタ（100W以上）を用意。16703は24V駆動が必須で、12Vでは動作しない。</li> <li>4線式の配線を確認：+24V、GND、DI（データ入力）、DO（データ出力）。</li> <li>データ入力端子にArduino NanoとUSBシリアル変換モジュールを接続。</li> <li>LEDストリップの最初のICにDIを接続し、最後のICのDOを次のストリップに接続（ダーストリング可能）。</li> <li>Arduinoに「FastLED」ライブラリをインストールし、16703に対応するコードを実行。</li> <li>テストパターンとして「RainbowCycle」を実行。全ピクセルが順次色を変化し、滑らかに動作。</li> </ol> | 項目 | 詳細 | |------|------| | サイズ | 5050（5.0mm×5.0mm） | | LED密度 | 60LED/m | | 全長 | 10m | | 駆動電圧 | DC24V | | IC型番 | 16703 | | 制御方式 | アドレス可能（1IC=6LED） | | IP等級 | IP20（防塵・防水なし） | | 接続方式 | 4線式（+24V, GND, DI, DO） | J&&&nの実際の使用感：10mのストリップを壁面に沿って貼り、テレビ背面に3m、天井に7mを配置。16703のICが60LED/mの密度でも安定して動作し、色の切り替えが瞬時に反映された。特に、映画のBGMに合わせて色が変化する「音響同期」機能も実現可能。ただし、電源が不足すると一部のピクセルが点灯しないことがあるため、100W以上の電源を使用した。 <h2>16703搭載LEDストリップを10m設置する際の電源と配線の最適化方法は？</h2> <a href="https://www.aliexpress.com/item/1005006900160072.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sf05f00c707b643a0b4659bd953619189c.jpg" alt="4-wire 24v IC 16703 RGB Led Strip 5050 10M Addressable 60Leds/m Led Pixels 1 Ic Control 6 Leds DC24V Flexible Multicolor IP20" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>16703搭載の10mアドレス可能LEDストリップを設置する際、電源容量は100W以上、配線は24V用の20AWG以上、かつ電源を中間で分岐させることが最適。特に、10mの長さでは電圧降下が顕著になるため、端子から中央部まで電圧が低下し、色の不均一や点灯不良が発生する。</strong> <dl> <dt style="font-weight:bold;"><strong>電圧降下</strong></dt> <dd>電流が流れる際に、配線の抵抗によって電圧が低下する現象。10mのストリップでは、特に24V系で電圧降下が顕著になり、末端のLEDが暗くなる。</dd> <dt style="font-weight:bold;"><strong>ダーストリング</strong></dt> <dd>複数のLEDストリップを連続接続する方法。16703はDO端子を用いて次のストリップにデータを伝送できるため、10mを超える長さでも可能。</dd> <dt style="font-weight:bold;"><strong>電源分岐</strong></dt> <dd>長距離設置では、電源を複数箇所に設置し、各セグメントに供給する方法。これにより、電圧降下を大幅に低減できる。</dd> </dl> J&&&nは、リビングの壁面と天井に10mのストリップを設置した際、最初は電源を1箇所に集中させたが、結果として中央部のLEDが青みがかった暗い色に。これは電圧降下の影響と判断し、修正を実施。 答え：10mの16703ストリップ設置には、100W以上の電源を2箇所に分岐し、20AWG以上の配線を使用し、中央部に電源を追加供給することで、電圧降下を防ぎ、全ピクセルの色均一性を確保できる。 以下は、J&&&nが実施した最適化手順。 <ol> <li>10mのストリップを5mずつに分割。壁面5m、天井5mを別々に管理。</li> <li>24V 100W電源を2台用意。それぞれの5mセグメントに接続。</li> <li>配線は20AWGの銅線を使用。10mの長さで24Vを供給する際、1.5V程度の電圧降下が発生するため、20AWG以上で抵抗を低減。</li> <li>データ信号は、最初のセグメントのDIにArduinoから入力。2つ目のセグメントのDIには、1つ目のセグメントのDOを接続。</li> <li>各セグメントのGNDと+24Vを独立した電源から供給。</li> <li>テストパターン「ColorWipe」を実行。全ピクセルが均一に色を変化し、中央部の色の暗さが解消。</li> </ol> | 設置方法 | 電圧降下 | 色の均一性 | 推奨度 | |----------|----------|------------|--------| | 1箇所電源 | 高（約1.8V） | 低（中央部暗い） | ⭐☆☆☆☆ | | 2箇所電源（分岐） | 低（0.3V以下） | 高（均一） | ⭐⭐⭐⭐⭐ | | 3箇所電源（中央分岐） | 最低 | 最高 | ⭐⭐⭐⭐⭐ | J&&&nの体験：2箇所の電源分岐を実施後、テレビ背面の壁面と天井の両方で、色の均一性が大幅に向上。特に、映画のシーンに合わせた色の変化が滑らかに実現。電源を100W以上にしたことで、最大電流（約3.5A）を安定供給でき、過熱や電源落ちも発生しなくなった。 <h2>16703のアドレス制御をArduinoで実現するための具体的なコードと設定手順は？</h2> <a href="https://www.aliexpress.com/item/1005006900160072.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Se58b3729f2114117989a8fa31790960bW.jpg" alt="4-wire 24v IC 16703 RGB Led Strip 5050 10M Addressable 60Leds/m Led Pixels 1 Ic Control 6 Leds DC24V Flexible Multicolor IP20" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>16703搭載のLEDストリップをArduinoで制御するには、「FastLED」ライブラリをインストールし、LEDタイプを「WS2812B」ではなく「APA102」ではなく「WS2812B」に誤認しないよう、16703用のマッピングを明示する必要がある。実際のコードでは、データピンを13番、LED数を600（10m×60）と設定し、初期化時に「FastLED.addLeds<WS2812B, 13, GRB>(leds, 600);」と記述する。</strong> <dl> <dt style="font-weight:bold;"><strong>FastLEDライブラリ</strong></dt> <dd>Arduino向けのLED制御ライブラリ。複数のLEDタイプに対応し、高速な色変化やアニメーションを実現可能。</dd> <dt style="font-weight:bold;"><strong>WS2812B</strong></dt> <dd>16703と同様にアドレス可能なLEDチップ。16703はWS2812Bと互換性があるが、制御タイミングが若干異なるため、正確な設定が必要。</dd> <dt style="font-weight:bold;"><strong>GRB順序</strong></dt> <dd>LEDの色データの順序。16703はGRB（緑→赤→青）順で送信されるため、FastLEDでもGRBを指定する必要がある。</dd> </dl> J&&&nは、16703ストリップを自宅のリビングで映画鑑賞用に設置し、BGMに合わせて色が変化する「音響同期」機能を実現したいと考えた。そのため、Arduino NanoとFastLEDライブラリを用いた制御を実装。 答え：16703ストリップをArduinoで制御するには、FastLEDライブラリをインストールし、LEDタイプをWS2812B、データピンを13番、色順序をGRB、LED数を600と設定し、初期化コードを正しく記述することで、安定したアドレス制御が可能。 以下は、J&&&nが実際に使用したコードと設定手順。 <ol> <li>Arduino IDEを起動し、「Sketch」→「Include Library」→「Manage Libraries」から「FastLED」を検索しインストール。</li> <li>新しいスケッチを作成し、以下のコードを入力：</li> <li>```cpp include <FastLED.h> define DATA_PIN 13 define LED_COUNT 600 define LED_TYPE WS2812B define COLOR_ORDER GRB CRGB leds[LED_COUNT]; void setup() { FastLED.addLeds<WS2812B, DATA_PIN, COLOR_ORDER>(leds, LED_COUNT); FastLED.setBrightness(128); } void loop() { // ラインを赤に変化 for(int i = 0; i < LED_COUNT; i++) { leds[i] = CRGB(255, 0, 0); } FastLED.show(); delay(1000); } ``` <li>Arduino Nanoにコードをアップロード。</li> <li>DI端子をArduinoの13番ピンに接続、GNDと+24Vを電源から供給。</li> <li>コード実行後、全ピクセルが赤に点灯。色の均一性と応答速度に問題なし。</li> </ol> J&&&nの実際の音響同期実装：BGMの周波数を分析し、FFTライブラリで音量を取得。音量が高くなると、LEDが赤に、低くなると青に変化。この機能を実現するため、FastLEDの「show()」を10msごとに実行し、リアルタイム制御を実現。結果、映画のBGMに合わせた色の変化が滑らかに動作。 <h2>16703ストリップの設置場所として、リビングやキッチンに最適な理由は？</h2> <a href="https://www.aliexpress.com/item/1005006900160072.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Scd5c9ca4345648f3bc2176fd61c659beJ.jpg" alt="4-wire 24v IC 16703 RGB Led Strip 5050 10M Addressable 60Leds/m Led Pixels 1 Ic Control 6 Leds DC24V Flexible Multicolor IP20" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>16703搭載のアドレス可能LEDストリップは、リビングやキッチンに設置するのに最適である。理由は、10mの長さで60LED/mの高密度で、壁面や天井に沿って柔軟に設置可能。また、24V駆動で電流が安定し、長時間の点灯でも過熱しにくく、インテリアの演出や機能照明として活用できる。</strong> <dl> <dt style="font-weight:bold;"><strong>柔軟性</strong></dt> <dd>ストリップは柔軟素材で、曲げて設置可能。壁面、天井、家具の下など、あらゆる形状にフィット。</dd> <dt style="font-weight:bold;"><strong>高密度LED</strong></dt> <dd>60LED/mは、視認距離1m以内でピクセルが見えにくく、滑らかな色の流れを実現。</dd> <dt style="font-weight:bold;"><strong>IP20</strong></dt> <dd>防塵・防水なし。水気のある場所（浴室、キッチンのシンク下）には不向き。ただし、キッチンの天井や収納下には適している。</dd> </dl> J&&&nは、リビングのテレビ背面とキッチンの天井に16703ストリップを設置。テレビの周りに3m、キッチンの天井に7mを配置。特に、映画鑑賞時にテレビ背面のストリップが色を変化させ、没入感を高めたいと考えた。 答え：16703ストリップは、リビングのテレビ背面やキッチンの天井など、視認性が高く、電源が確保できる場所に設置すると、インテリア演出と機能照明の両面で効果的。ただし、水気のある場所は避けるべき。 以下は、J&&&nの実際の設置と使用体験。 <ol> <li>テレビ背面の壁面に3mのストリップを貼り、両端をカバーで隠す。</li> <li>キッチンの天井に7mを設置。電源は天井のコンセントから20AWGの配線で供給。</li> <li>16703のICが60LED/mでも、色の均一性が保たれていた。</li> <li>映画鑑賞時、BGMに合わせて色が変化。特に、アクションシーンでは赤と青の閃光が効果的。</li> <li>キッチンでは、夜間の作業照明として、白光モードを設定。明るさは約200ルクスで、作業に十分。</li> </ol> J&&&nの総合評価：16703ストリップは、リビングとキッチンの照明演出に非常に適している。特に、テレビ背面の装飾照明としての効果は非常に高く、映画鑑賞の没入感が格段に向上。ただし、水気のある場所は避ける必要があるため、シンク下や流し台の下には設置しない。 <h2>16703搭載LEDストリップの実用性と長期使用における注意点</h2> <a href="https://www.aliexpress.com/item/1005006900160072.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S03c94d0814b742fc9fdda79a7ea95bb53.jpg" alt="4-wire 24v IC 16703 RGB Led Strip 5050 10M Addressable 60Leds/m Led Pixels 1 Ic Control 6 Leds DC24V Flexible Multicolor IP20" style="display: block; margin: 0 auto;"> <p style="text-align: center; margin-top: 8px; font-size: 14px; color: #666;">商品を表示するには画像をクリックしてください</p> </a> <strong>16703搭載の10mアドレス可能LEDストリップは、長期使用においても安定した性能を発揮するが、電源の安定性、配線の耐久性、および環境温度に注意が必要。特に、24V駆動では過熱リスクが低く、100W以上の電源を用いることで、長時間点灯でも問題なく動作する。</strong> J&&&nは、16703ストリップを設置してから3ヶ月間、毎日5時間以上点灯させ続けている。結果として、色の変化や点灯の不具合は一切発生せず、安定した動作を維持している。 答え：16703ストリップは、100W以上の電源、20AWG以上の配線、24V駆動、および室温25℃以下の環境で使用すれば、長期的にも安定した性能を発揮する。ただし、過熱や電圧不足には注意が必要。 J&&&nの実際の使用経験： - 電源：24V 100W（2台分岐） - 配線：20AWG銅線 - 環境温度：22～26℃ - 点灯時間：日中5時間（映画鑑賞＋作業照明） - 経過：3ヶ月、故障なし、色の変化も滑らか 専門家アドバイス：LEDストリップの寿命は通常50,000時間以上。16703はIC制御で安定性が高く、24V駆動で電流が安定するため、長期間の使用に適している。ただし、電源の品質が低いと、ICに過電流が流れ、故障の原因となる。必ず、信頼できるメーカーの電源を使用することを推奨。
